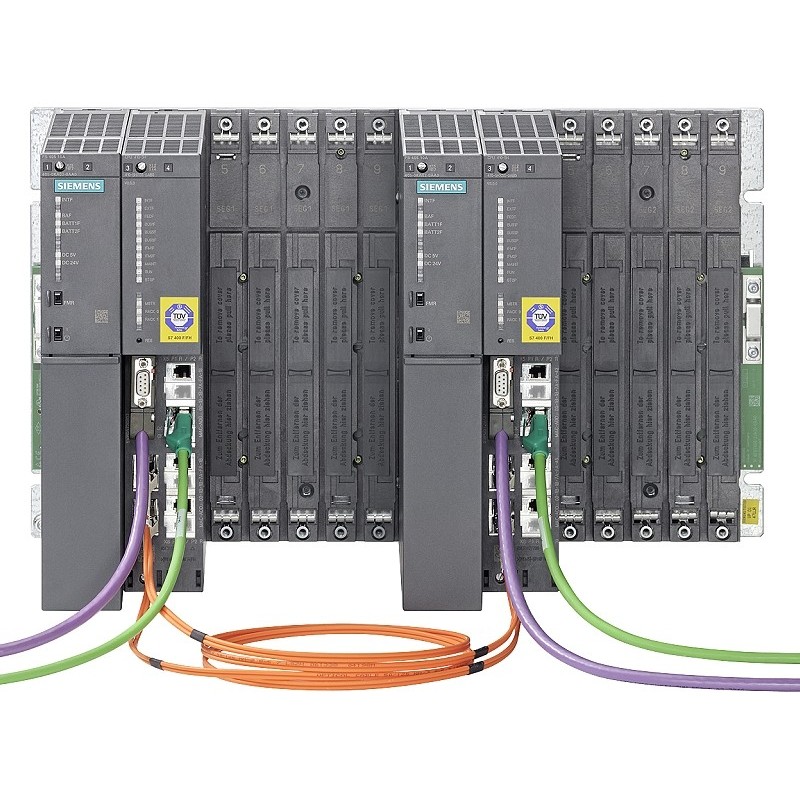

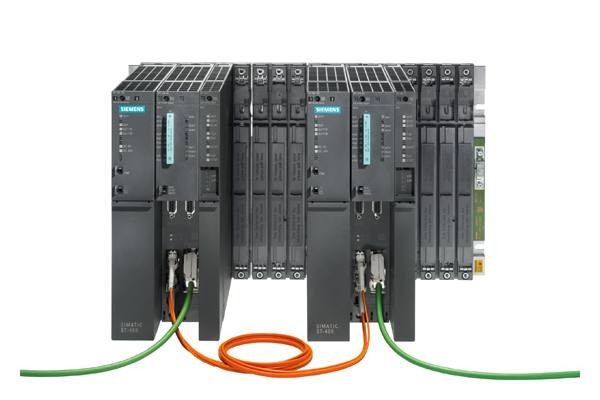

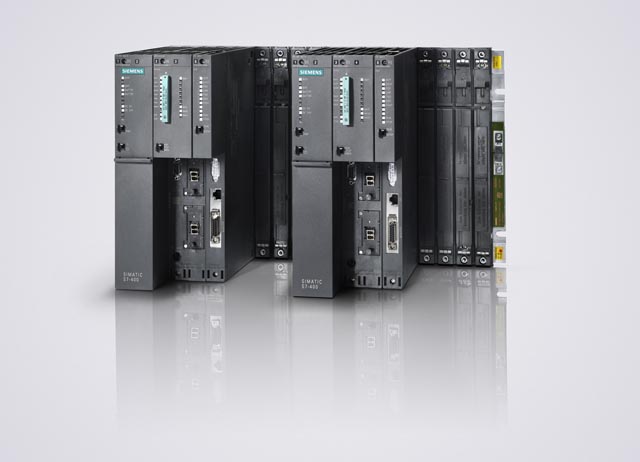

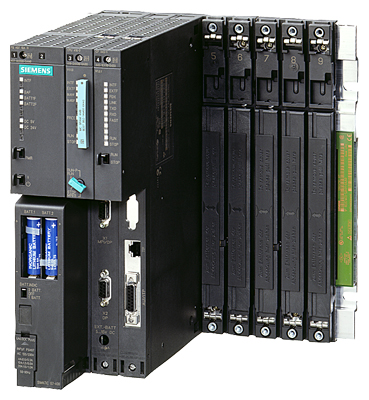

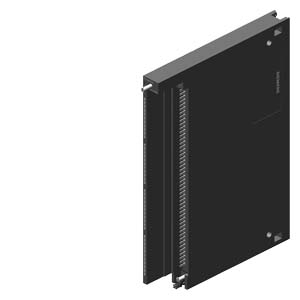

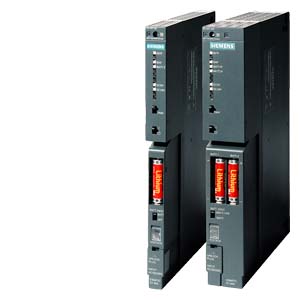

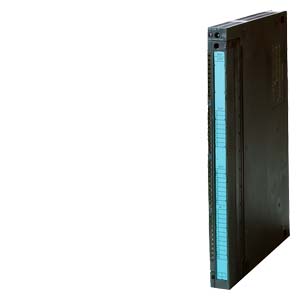

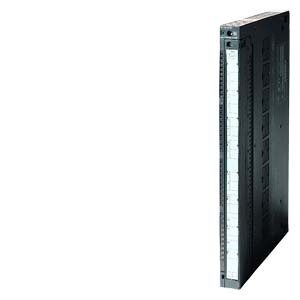

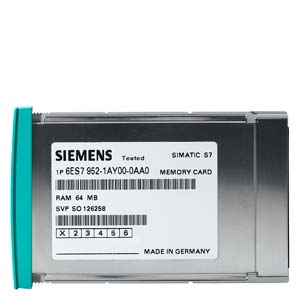

SIMATIC S7400

Genel teknik özellikler
Koruma derecesi
IEC 60 529’a göre IP20
Ortam sıcaklığı
Yatay kurulum için
0 ila 60 °C
Dikey kurulum için
0 ila 40 °C
Bağıl nem
%10 ila 95, yoğuşmasız, bağıl neme (RH), stres seviyesi 2’ye karşılık gelir. IEC 61131, Bölüm 2’ye göre
Hava basıncı
1080 ila 795 hPa (-1000 ila +2000 m yüksekliğe karşılık gelir)
Yalıtım
< 50 V
500 V DC test gerilimi
< 150 V
2500 V DC test gerilimi
< 250 V
4000 V DC test gerilimi
Elektromanyetik uyumluluk
EMC direktifinin gereklilikleri;
IEC 61000-6-2’ye göre parazit bağışıklığı
Darbe şeklindeki bozulma değişkenleri
Teste göre:
IEC 61000-4-2’ye göre elektrostatik deşarj, IEC 61000-4-4’e
göre patlama darbeleri, IEC 61000-4-5’e göre
tek enerji darbesi (dalgalanma),
Sinüzoidal bozukluk değişkenleri
Şuna göre test edin:
IEC 61000-4-3’e göre HF ışıması, IEC 61000-4-6’ya
göre HF ayrıştırma
Radyo paraziti emisyonu
EN 50081-2’ye göre parazit emisyonu
Teste göre:
EN 55016’ya göre elektromanyetik alanların yayılan girişimi:
A sınıfı sınır değer, (10 m mesafede ölçülmüştür)
EN 55011’e göre AC şebeke üzerinden parazit emisyonu:
Sınır değer sınıfı A, Grup 1
Mekanik güç
Titreşimler
Frekans aralığı 10 Hz ≤ f ≤ 58 Hz
Sürekli: 0.0375 mm genlik
Ara sıra 0,75 mm genlik
Frekans aralığı 58 Hz ≤ f ≤ 150 Hz
Sürekli: 0,5 g sabit hızlanma
Bazen 1 g sabit ivme
IEC 60068-2-6’ya göre
test etme Şunlarla test edilmiştir:
5 Hz ≤ f ≤ 9 Hz, sabit genlik 3.5 mm;
9 Hz ≤ f ≤ 150 Hz, sabit ivme 1 g;
Salınım süresi: Birbirine dik 3 eksenin her yönünde eksen başına 10 frekans geçişi
Şok
IEC 60068-2-27’ye göre
test etme Şunlarla test edilmiştir:
Yarım sinüs dalgası:
şok gücü 15 g tepe değeri, 11 ms süre;
Şok yönü: 3 karşılıklı dikey eksenin her birinde ± yönde 3 şok

Basit tasarım, S7-300’ü çok yönlü ve bakımı kolay hale getirir:
Modül montajı:

Modülleri montaj rayına asın, yerlerine döndürün ve yerine vidalayın.
Entegre arka panel veriyolu:

Arka panel veriyolu modüllere entegre edilmiştir.
Modüller, muhafazaların arkasına takılan veri yolu konektörleri aracılığıyla bağlanır.
Modüllerin mekanik anahtar kodlaması ile

kolayca değiştirilmesi: Modülü değiştirmek için sadece modüllerin sabitleme vidasının sökülmesi gerekir.
Kablolu ön konektörler, kilitleme mekanizmasına basılarak kolayca serbest bırakılır.
Ön konektör kodlaması, kablolu ön konektörün yanlış modül tipine bağlanmasını önler.
Sahada kanıtlanmış bağlantılar:

Sinyal modülleri için vidalı tip, yaylı veya yalıtımlı deplasmanlı ön konektörler sunulmaktadır.
TOP Connect:

Bu, 1 damardan 3 damara bağlantılar ve vidalı veya yaylı terminaller ile önceden monte edilmiş kablolama sunar.
Doğrudan sinyal modülünde kablolamaya alternatif.
Tanımlanmış kurulum derinliği:

Tüm bağlantılar ve konektörler modüllere gömülüdür ve ön kapılarla korunur ve kapatılır.
Böylece tüm modüller tanımlanmış bir kurulum derinliğine sahiptir.
Slot kuralı yok:

Sinyal modülleri ve iletişim işlemcileri herhangi bir kısıtlama olmaksızın herhangi bir şekilde bağlanabilir.
Sistem kendini yapılandırır.
Genişleme
Kullanıcının otomasyon görevleri için SM, FM veya CP modülleri için 8’den fazla yuvaya ihtiyacı varsa, S7-300 (CPU 312 ve CPU 312C hariç) genişletilebilir:
Maks.
CC ve 3 EU’da 32 modül:

Merkezi kontrolöre (CC) toplamda maksimum 3 genişletme ünitesi (EU) bağlanabilir.
Her bir CC/EU’ya sekiz modül bağlanabilir.
Arayüz modülleri üzerinden bağlantı:

Her CC/EU’nun kendi arayüz modülü vardır.
Her zaman CC’deki CPU’nun yanındaki yuvaya takılır ve AB’ler ile bağımsız olarak iletişimi yönetir.

IM 365 ile genişletme:

1 AB, mesafe maks.
1 metre;
besleme gerilimi de aktarılır.
IM 360/361 ile genişletme:

3 AB, maks.
CC ile AB ve AB ile AB arasındaki mesafe, her durumda 10 m.
Fiziksel olarak ayrı kurulum:

Bireysel CC’ler/AB’ler birbirinden daha uzak mesafelere de kurulabilir.
İki komşu CC/EU veya EU/EU arasındaki mesafe: maks.
10 metre
Esnek montaj seçenekleri:

CC’ler/AB’ler yatay veya dikey olarak monte edilebilir.
Böylece mevcut alana en uygun şekilde uyum sağlayabilirler.
İletişim
S7-300’ün farklı iletişim arayüzleri vardır:
AS-Interface, PROFIBUS ve PROFINET/Endüstriyel Ethernet bus sistemlerine bağlanmak için iletişim işlemcileri.
Noktadan noktaya bağlantılar için iletişim modülleri.
CPU’ya entegre edilmiş çok noktalı arayüz (MPI);

PG’lerin/PC’lerin, HMI sistemlerinin ve diğer SIMATIC S7/C7 otomasyon sistemlerinin eşzamanlı bağlantısı için düşük maliyetli çözüm.
PROFIBUS DP üzerinden proses iletişimi
SIMATIC S7-300, bir iletişim modülü veya entegre PROFIBUS DP arayüzlü CPU’lar aracılığıyla PROFIBUS DP bus sistemine bağlanır.
PROFIBUS DP master/slave arayüzüne sahip CPU’lar, yüksek hız ve basit kullanım ile dağıtılmış otomasyon konfigürasyonlarını mümkün kılar.
PROFIBUS DP üzerinden dağıtılmış I/O, kullanıcının bakış açısından merkezi bir I/O gibi ele alınır (aynı yapılandırma, adresleme ve programlama).
Aşağıdakiler master olarak bağlanabilir:
SIMATIC S7-300

(PROFIBUS DP arayüzlü CPU’lar veya PROFIBUS DP CP’ler aracılığıyla)
SIMATIC S7-400

(PROFIBUS DP arayüzlü CPU’lar veya PROFIBUS DP CP’ler aracılığıyla)
SIMATIC C7

(PROFIBUS DP arayüzü veya PROFIBUS DP CP’leri ile C7 üzerinden)
IM 308 ile SIMATIC S5-115U/H, S5-135U ve S5-155U/H
SIMATIC 505
Performans nedenleriyle, bir hatta 2’den fazla master bağlanmamalıdır.
Aşağıdakiler bağımlı olarak bağlanabilir:
ET 200 dağıtılmış I/O cihazları
CP 342-5 üzerinden S7-300
CPU 313C-2 DP, CPU 314C-2 DP, CPU 314C-2 PN/DP, CPU 315-2 DP, CPU 315-2 PN/DP, CPU 317-2 DP, CPU 317-2 PN/DP ve CPU 319 -3 PN/DP
C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP, C7-635, C7-636
Saha cihazları
STEP 7 veya OP’lere sahip PG/PC’ler bus üzerinde master olmalarına rağmen, sadece kısmen PROFIBUS DP üzerinden çalışan MPI fonksiyonlarını kullanırlar.
PROFINET IO üzerinden süreç iletişimi
SIMATIC S7-300, PROFINET IO bus sistemine bir iletişim modülü veya entegre PROFINET arayüzlü CPU’lar aracılığıyla bağlanır.
PROFINET arayüzlü CPU’lar, yüksek hız ve basit kullanım ile dağıtılmış otomasyon konfigürasyonlarını mümkün kılar.
PROFINET IO aracılığıyla dağıtılmış G/Ç, kullanıcının bakış açısından merkezi bir G/Ç gibi ele alınır (aynı yapılandırma, adresleme ve programlama).
Aşağıdakiler IO kontrolörleri olarak bağlanabilir:
SIMATIC S7-300

(PROFINET arayüzlü CPU’lar veya PROFINET CP’ler aracılığıyla)
SIMATIC ET 200

(PROFINET arayüzlü CPU’lar aracılığıyla)
SIMATIC S7-400

(PROFINET arayüzlü CPU’lar veya PROFINET CP’ler aracılığıyla)
Aşağıdakiler IO cihazları olarak bağlanabilir:
ET 200 dağıtılmış I/O cihazları
ET 200S IM151-8 PN/DP İşlemci, ET 200pro IM154-8 PN/DP İşlemci
SIMATIC S7-300

(PROFINET arayüzlü CPU’lar veya PROFINET CP’ler aracılığıyla)
Saha cihazları
AS-Interface üzerinden süreç iletişimi
S7-300, AS-Interface veriyolu için saha cihazlarını (AS-Interface bağımlı birimleri) bağlamak için uygun bir iletişim modülüne (CP 342-2) sahiptir.
Ek bilgi için bkz. İletişim işlemcileri.
CP veya entegre arayüz üzerinden veri iletişimi (noktadan noktaya)
Noktadan noktaya bağlantılar, CP 340/CP 341 iletişim işlemcileri veya CPU 313C-2 PtP veya CPU 314C-2 PtP’nin entegre arabirimi aracılığıyla uygun ve düşük maliyetli olabilir.
Üç fiziksel iletim ortamıyla farklı protokoller mevcuttur:
20 mA (TTY) (yalnızca CP 340/CP 341)
RS 232C/V.24 (yalnızca CP 340/CP 341)
RS 422/RS485
Aşağıdakiler bağlanabilir:
SIMATIC S7 ve SIMATIC S5 otomasyon sistemleri ve Siemens olmayan sistemler
Yazıcılar
Robot kontrolleri
Tarayıcılar, barkod okuyucular vb.
İletişim fonksiyonları için kılavuzların teslimat kapsamına özel bloklar dahildir.
Çok noktalı arayüz (MPI) üzerinden veri iletişimi
MPI (Çok Noktalı Arayüzü), SIMATIC S7-300-CPU’lara entegre edilmiş bir iletişim arayüzüdür.
Basit ağ için kullanılabilir.
MPI, STEP 7, HMI sistemleri (OP/OS), S7-300 ve S7-400 ile birkaç PG/PC’nin eşzamanlı bağlantısını sağlar.
Global data:

“Global datacommunication” servisi ile ağa bağlı CPU’lar birbirleri ile çevrimsel olarak veri alışverişi yapabilirler.
Bir S7-300 CPU, veri alışverişine katılan maksimum 16 CPU ile (STEP 7 V4.x ile) her biri 22 baytlık 4 paket alışverişi yapabilir.

Bu, örneğin bir CPU’nun başka bir CPU’nun giriş/çıkışlarına erişmesine izin verir.
Global veri iletişimi sadece MPI arayüzü üzerinden gerçekleşebilir.
Dahili iletişim veriyolu (C veriyolu):

CPU’nun MPI’si doğrudan S7-300’ün C veriyoluna bağlanır.
C bus bağlantılı FM/CP modülleri böylece MPI aracılığıyla doğrudan PG’den adreslenebilir.
Güçlü iletişim teknolojisi:

32 MPI düğümüne kadar.
SIMATIC S7-300/-400 ile S7 temel iletişimi için CPU başına birkaç iletişim bağlantısı.
PG’ler/PC’ler, SIMATIC HMI sistemleri ve SIMATIC S7-300/400 ile S7 iletişimi için CPU başına birkaç iletişim bağlantısı.
Veri aktarım hızı 187,5 kbit/s veya 12 Mbit/s
Esnek konfigürasyon seçenekleri:

MPI iletişimi kurmak için sahada kanıtlanmış bileşenler kullanılır: Bus kablosu, bus konnektörleri ve PROFIBUS ve “dağıtılmış I/O” serilerinden RS 485 tekrarlayıcılar.
Tasarımın gereksinimlere en uygun şekilde uyarlanmasını sağlarlar.
Örneğin, herhangi iki MPI düğümü arasında daha büyük mesafeler arasında köprü kurmak için 10 adede kadar tekrarlayıcı seri olarak anahtarlanabilir.
CP üzerinden veri iletişimi
SIMATIC S7-300, CP 342 ve CP 343 iletişim modülleri aracılığıyla PROFIBUS ve Endüstriyel Ethernet veri yolu sistemlerine bağlanabilir.
Aşağıdakiler bağlanabilir:
SIMATIC S7-300
SIMATIC S7-400
SIMATIC S5-115U/H, S5-135U, S5-155U/H
Programlama cihazları
Kişisel bilgisayarlar
SIMATIC HMI insan makine arayüz sistemleri
Sayısal kontroller
Robot kontrolleri
Endüstriyel PC’ler
Sürücü kontrolleri
Diğer üreticilerin cihazları
S7-300F
S7-300F, iki I/O tasarımıyla çalıştırılabilir:
ET 200M’de I/O ile tasarım:

Merkezi veya dağıtılmış kullanım için arızaya dayanıklı dijital/analog giriş ve çıkış modülleri (yalnızca izolasyon modülü ile bağlantılı olarak Cat.4/SIL3).
ET 200S PROFIsafe’de I/O ile tasarım:

Dağıtılmış kullanım için
arıza
emniyetli dijital giriş ve çıkış modülleri
